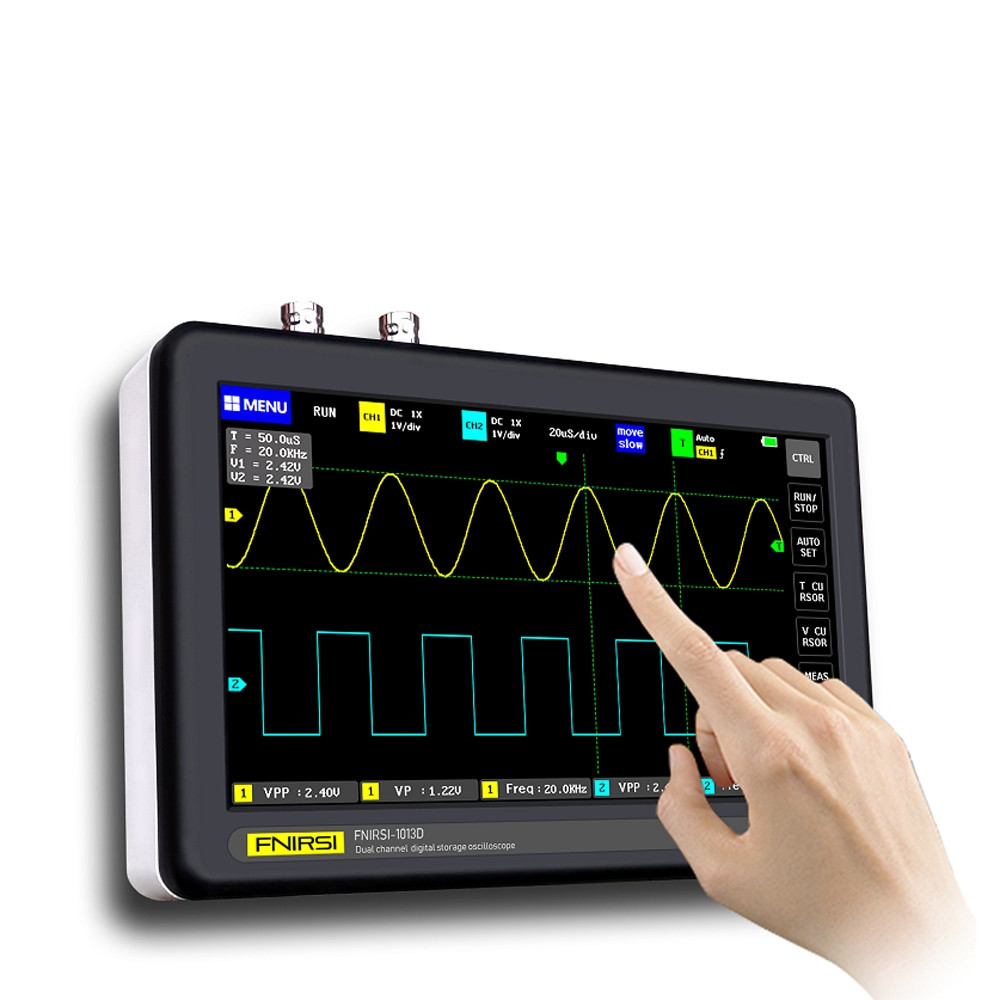

Осцилограф із сенсорним екраном ADS1013D 2CH 100 МГц USB

ADS1013D — це повнофункціональний, дуже практичний, економічний двоканальний плоский осцилограф для сфери обслуговування, досліджень і розробок.

Особливості:

Інтелектуальний захист від 1x може витримувати напругу до 400 В.

100 МГц, аналогова смуга за частоти дискретизації 1 ГГц/с (1X = 5 МГц, 10X = 100 МГц).

Повністю узгоджений 7-дюймовий кольоровий TFT LCD дисплей із роздільною здатністю 800 * 480 з яскравими кольорами та високою контрастністю.

Ємнісний сенсорний екран, аналогічний сенсорному режиму сучасного мобільного планшета, не є резистивним сенсорним екраном із давньою хірургією нігтів.

Високий діапазон вимірюваної напруги, 1X може вимірювати 0 ~ 40 В, 10X може вимірювати 0 ~ 400 В, 100X може вимірювати 0 ~ 4000 В.

Вимірювання до 12 параметрів: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time — Period.

Функція курсора, зручно вимірювати період, частоту та напругу.

Повні веселощі функція тригера (одинцева, нормальна, автоматична).

Зображення форми сигналу (функція паузи) може бути заморожене будь-коли.

Обладнаний високопродуктивною автоматичною кнопкою AUTO.

Зберігання осцилограм і захоплення екрана за допомогою однієї кнопки.

Вбудований обсяг пам'яті 1 ГБ, що вміщає до 1000 знімків екрана + 1000 наборів хвильових даних.

Потужний менеджер зображень осцилограм підтримує перегляд мініатюри, перегляд, перегляд деталей, переличування сторінок, видалення та збільшення сигналів, зменшення масштабу, переміщення тощо.

Обладнаний інтерфейсом USB, який можна під'єднати до комп'ютера для обміну знімками екрана з комп'ютером, що зручно для аналізу вторинного.

Функція відбиття числа Лисажу може використовуватися для визначення амплітуди, частоти та фазового контрасту двох груп сигналів.

Функція відбиття FFT може аналізувати спектральні характеристики сигналу. < Вбудована батарея Літій 6000 мА·год, повністю заряджений упродовж 4 годин безперервної роботи за максимальної яскравості екрана.

Технологія стиснення пам'яті, екран оновлення форми хвилі не блимає.

Відрегулюйте яскравість екрана.

Регулювання яскравості фонової сітки.

Надтонкий, зручний для перенесення.

Технічні характеристики:

Матеріал: ABS

Колір: чорний + білий

Аналогова смуга пропускання: 100 МГц * 2

Кількість каналів: 2 канали

Максимальна частота дискретизації в реальний час: 1GSa/s

Вертикальна чутливість: 50 мВ / справ ~ 500 В / справ

Горизонтальний базовий часовий діапазон: 50 S / справ ~ 10 нС / справ

Максимальна випробувальна напруга: 40 В (1X пробник), 400 В (10X пробник)

Глибина зберігання: 240 Кбіт

Вхідний опір: 1 М. < p> Точність АЦП: 8 біт

Режим зв'язку: AC / DC

Режим тригера: одиничний, нормальний, автоматичний

Пусковий фронт: нарослий фронт/збігаючий фронт

Напруга зовнішнього вимкнення: 0 ~ 40 В.

Дисплей: 7 дюймів - 800 * 480

Робота: ємнісний сенсорний екран + жест

Порти розширення: експорт USB-зображення

Джерело живлення: 1* літієва батарея, 6000 мА·год (у комплекті)

Розмір продукту: 184 * 124 * 50 мм / 7,2 * 4,9 * 2,0 дюйма < p> Розмір упаковки: 200 * 134 * 60 мм / 7,9 * 5,3 * 2,4 дюйма.

Вага упаковки: 700 г/1,5 фунта.

Список паковання:

1 * ADS1013D хост осцилографа

2 * Відповідний пробник 100 МГц (1X і 10X)

1 * кабель USB

1 х посібник користувача
