Цифровий USB-осцилограф Hantek 6022BE — універсальний двоканальний осциллограф. Керування і відтворення даних здійснюються персональним комп'ютером/ноутбуком/нетбуком/планшетом під керуванням операційної системи Windows через USB інтерфейс.
Внимание! Під час вимірювання напруги правильно виставляйте атенюатор на щупі! Занадто велика вимірювана напруга виведе з ладу прилад і підкине загрозі вас і під'єднаний комп'ютер. Не вимірюйте напругу понад 35 В у режимі щупа 1Х!
Особливості:
Інтерфейс USB 2.0, не вимагає зовнішнього живлення.
Підходить для використання з портативними комп'ютерами.
Аллюмінієвий корпус.
Розмір (мм): 205 (довжина) x 120 (ширина) x 35 (висота).
Може бути розміщений як горизонтально, так і вертикально.
Займає мінімум площі стола.
Частота дискретизації в реальному часі 48 МВиб/с, смуга пропускання 20 МГц.
ПЗ підтримує Windows 7, Vista, XP, 2000.
23 функції вимірювання, самоперевірка.
Середня форма сигналу, інтенсивність, інвертування, емуляція електронного люмінофора, додавання, віднімання, множення, ділення, X-Y графік.
Збереження сигналу в такі формати: текстовий, jpg/bmp, MS excel/word.
Курсорні вимірювання.
Математичні функції:
Сигнал А + сигнал В.
Сигнал А — сигнал В.
Сигнал А х сигнал В.
Сигнал А / сигнал В.
Швидке перетворення Фур'є.
Автоматичні вимірювання.
амплітуда основної частоти
сумарна амплітуда гармонік
шум
співвідношення сигнал/шум
ефективне число біт (потрібна кількість бітів АЦП/ЦАП, щоб дати таке саме співвідношення сигнал/шум)
співвідношення сигнал/шум (але тут до шуму ще входять гармоніки)
коефіцієнт гармонійних спотворень
середньоквадратичне значення всього сигналу
середньоквадратичне значення основної частоти
середньоквадратичне значення гармонік і шуму
аксимальна напруга
мінімальна напруга
повна амплітуда
top напруга статистичного максимуму (не рахуючи викиди)
base напруга статистичного мінімуму
middle 50% от top до base
середньоквадратичне значення всього вимірювання
амплітуда base — top
середнє арифметичне всього вимірювання
середнє арифметичне першого циклу
викид вгору (max-top *100%)
викид вниз
тривалість періоду
частота
фронт
спад
значущість за логічною 1 і за логічним 0, у відсотках
тривалість логіки. 1 и лог. 0
До одного комп'ютера можна приєднувати кілька пристроїв.
Технічні характеристики:
Канали 2
Смуга пропускання — 20 МГц
Частота дискретизації — 48 MВиб/с (в одноканальному режимі), 24 MВиб/с (у двоканальному режимі)
Імпеданс 1 МОм, 25 пФ
Вертикальна роздільна здатність 8 бит
Діапазони — 20 мВ — 5 В, 8 кроків
Точність по постійному струму — ±3%
Тимчасові діапазони 1 нс-9000с, 39 кроків
Керування вертикальним положенням — Да
Захист входу Діод
Режими запуску — авто, нормальний, одиничний
Керування рівнем тригера — Да
Типи запуску — За фронтом, що росте, за спадаючим фронтом
Джерело запуску — канал 1 (CH1), канал 2 (CH2)
Розмір буфера — 10 КБ - 64 КБ на канал
Вертикальний режим CH1, CH2, Подвійний, Складання
Живлення — USB

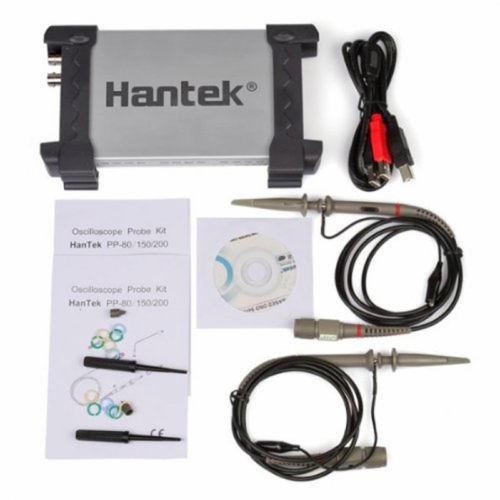

Комплектація:
Цифровий USB-осцилограф Hantek 6022BE — 1 шт.
Щупи — 2 шт.
Кабель USB — 1 шт.
Диск із ПЗ — 1 шт.
Основні | |
---|---|
Країна виробник | Китай |
Тип | Цифровий |
Форм-фактор | Портативний |
Живлення | Акумулятор |
Стан | Новий |
- Ціна: 2 860 ₴
