Підсилювач зв'язку GSM репітер ретранслятор для посилення слабкого сигналу 4 діапазони

GSM-ретранслятор призначений для посилення слабкого сигналу стільникового мобільного зв'язку в місцях його поганого прийому на певній площі. Це чудове рішення для заміських будинків, котеджів, дач, офісних цокольних і підвальних приміщень, автомобільних стоянок та іншого. Підключення підсилювача дасть змогу отримати покриття стільникової мережі в "мертвих" зонах операторів мобільного зв'язку.

Ця модель вирізняється підтримкою не тільки голосового GSM-зв'язку, а й мобільного 3G і LTE інтернету. 4 рідкокристалічних екрани відображають інформацію про рівень сигналу кожного підтримуваного діапазону, а лаконічний і стильний металевий корпус легко впишеться в будь-який сучасний інтер'єр.

Внутрішня і зовнішня антени бажано повинні бути розділені перешкодою, яка не буде пропускати сигнал зв'язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня - усередині будинку, в нижній його частині). В іншому разі можливий небажаний ефект луни, коли ретранслятор покращуватиме свій власний сигнал.

Попередження: ретранслятор не може створити сигнал із нічого. Там, де немає жодного покриття в принципі, робота повторювача сигналу неможлива. Якщо хоч якийсь слабкий сигнал (може періодичний) мобільного оператора є, то цей пристрій дасть змогу поліпшити якість сигналу до можливого для цього місця максимуму.

Пристрій підтримує роботу в таких мережах і на таких частотах:

• 2G GSM (890-915 МГц передача від абонента, 935-960 МГц прийом);
• 4G DCS (1710-1785 МГц передача, 1805-1880 МГц прийом);
• 3G WCDMA (1920-1980 МГц передача, 2110-2170 МГц прийом);
• 4G LTE 2600 (2500-2570 МГц передача, 2620-2690 МГц прийом).

Характеристики:

• Потужність посилення: від 55 до 70 дБм
• Максимальна вихідна потужність: ≤21 ± 3 дБм
• Потужність випромінювання, що розсіюється: ≤ -36 дБм
• Порти введення/виведення: тип N "мама"
• Кількість діапазонів: 4
• Підтримувані мережі: 2G GSM 900 МГц, 4G DCS 1800 МГц, 3G WCDMA 2100 МГц, 4G LTE 2600 МГц
• Живлення: 12 В через блок живлення від мережі 110-240 В
• Зовнішня антена: робочі частоти 698-960 / 1710-2700 МГц, потужність посилення 10-12 дБі
• Внутрішня антена: робочі частоти 806-960 / 1710-2700 МГц, потужність посилення 5 дБі
• Довжина кабелю від репітера до зовнішньої антени: ~10 м
• Довжина кабелю від репітера до внутрішньої антени: ~2.5 м
• Розміри основного блока: 17 x 17.5 x 2 см
• Вага основного блока: 800 г
• Матеріал корпусу: метал

Порядок встановлення репітера

1. Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вишку мобільного оператора, місцем для встановлення може бути дах будинку або офісу, гілка дерева тощо. Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени;

2. Встановлюємо внутрішню антену так, щоб вона перебувала на максимальній відстані від зовнішньої антени, чим більшою буде відстань між антенами, тим кращою буде якість сигналу;

3. Кабель зовнішньої антени під'єднуємо до вхідного роз'єму (підписано "BTS"), внутрішню антену під'єднуємо до вихідного роз'єму (підписано "MOBILE" або "MS"), і тільки після цього можна під'єднати до репитеру живлення, інакше недотримання порядку встановлення може призвести до поломки самого репитера;

4. Ретранслятор готовий до роботи і через кілька секунд, якщо все під'єднано правильно, сигнал від наявних у зоні доступу операторів зв'язку буде поліпшено до максимально можливого рівня.

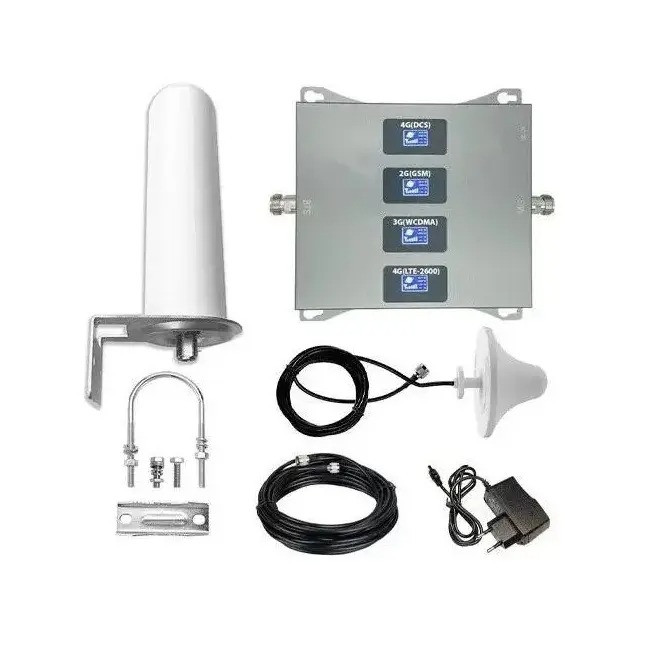

Комплектація:

• 4-х діапазонний ретранслятор
• Зовнішня антена
• Комплект металевих кріплень зовнішньої антени
• Внутрішня антена "грибок" із вбудованим кабелем ~2.5 м
• Кабель 10 м для зовнішньої антени
• Мережевий блок живлення
• Інструкція англійською мовою
