Портативний аналізатор спектру NanoVNA-H4 50kHz 6.3GHz

Портативний аналізатор спектра NanoVNA-H4 - потужний та компактний пристрій, що забезпечує широкий діапазон вимірів від 50 кГц до 6,3 ГГц. Цей інструмент ідеально підходить для інженерів, радіоаматорів та фахівців з радіочастотної електроніки для аналізу сигналів у різних застосуваннях.

З його допомогою можна проводити точні виміри параметрів та характеристик різних пристроїв, включаючи антени, фільтри, підсилювачі та інші компоненти, а також оцінювати параметри передачі сигналів по різних каналах зв'язку. NanoVNA-H4 має високу точність та надійність вимірювань, що робить його незамінним інструментом при розробці та налаштуванні радіотехнічних систем.

Крім того, цей пристрій має портативний та зручний дизайн, що дозволяє використовувати його як в лабораторних умовах, так і на місці роботи. Благодаря простому інтерфейсу та інтуїтивно зрозумілому програмному забезпеченню, NanoVNA-H4 легко налаштовується та керується, що робить його доступним навіть для початківців.

З NanoVNA-H4 ви отримаєте потужний інструмент для аналізу спектра та оцінки характеристик радіочастотних сигналів у широкому діапазоні частот, що дозволить вам створювати та налаштовувати ефективні та надійні радіотехнічні системи.

1. Широкий діапазон вимірів: здатність вимірювати частоти від 50 кГц до 6,3 ГГц дозволяє аналізувати широкий спектр радіочастотних сигналів.

2. Точні та надійні виміри: висока точність вимірювань з рівнем помилки менше 2 ppm забезпечує надійну оцінку параметрів сигналів.

3. Програмований смузі-фільтр: можливість управління програмним фільтром для прийому та передачі сигналів дозволяє адаптувати аналізатор під різні умови роботи.

4. Зручний інтерфейс: наявність сенсорного кольорового екрана з діагоналлю 3,2 дюйма та зручних кнопок програмування полегшує роботу з пристроєм.

5. Портативний та компактний дизайн: легкий та зручний корпус робить аналізатор зручним для використання як в лабораторних умовах, так і на виїзді.

6. Великий вибір роздільних фільтрів: наявність автоматичного та ручного вибору роздільних фільтрів дозволяє адаптувати виміри під конкретні вимоги.

7. Висока швидкість сканування: здатність сканувати більше 1000 точок в секунду забезпечує швидку оцінку спектра сигналів.

Ці переваги роблять портативний аналізатор спектра NanoVNA-H4 ідеальним вибором для радіоінженерів та фахівців у галузі радіочастотної електроніки для проведення різних вимірювань та аналізу радіочастотних сигналів.

1. Підключення живлення: Переконайтеся, що аналізатор підключений до джерела живлення USB 5V через роз'єм USB-C. Під час заряджання акумулятора переконайтеся, що він повністю заряджений.

2. Підключення антени: Підключіть антену до роз'єму SMA-мама. Використовуйте антени, які відповідають діапазону частот вашого дослідження.

3. Включення та налаштування: Увімкніть аналізатор, натиснувши кнопку живлення. Налаштуйте параметри вимірювання, використовуючи меню на дисплеї.

4. Здійснення вимірів: Розташуйте аналізатор в місці, де ви бажаєте здійснити вимірювання. Натисніть кнопку "Сканування" або подібну, щоб розпочати збір даних.

5. Аналіз результатів: Перегляньте отримані результати на дисплеї. Використовуйте різні функції аналізатора, такі як зміна діапазону, фільтри та інші, для отримання необхідної інформації.

6. Збереження даних: Якщо необхідно, збережіть дані вимірювань на вбудованій пам'яті або використовуйте функцію експорту даних через USB.

7. Вимкнення та збереження заряду: Після завершення роботи вимкніть аналізатор і відключіть антену. Зберігайте аналізатор в місці з низькою вологістю та захищеному від ударів для збереження його функціональності.

Дотримуйтеся цих кроків для ефективного та безпечного використання портативного аналізатора спектра NanoVNA-H4.

Характеристики:

• Корпус ABS: 75 мм х 133 мм х 18 мм (без виступів).
• Діапазон вимірювання частоти: 10 кГц - 1,5 ГГц.
• Вихідна потужність RF: 0 дБм (±2 дБм).
• Діапазон вимірювань: 70 дБ (50 кГц - 300 МГц), 60 дБ (300 МГц - 900 МГц), 40 дБ (0,9 ГГц - 1,5 ГГц).
• При використанні гармонічних вимірювань можуть виникати помилки, викликані нелинійним перетворенням фундаментальної хвилі.
• SWR порта: <1,1.
• Дисплей: 3,95-дюймовий TFT (320 х 480).
• Інтерфейс USB: USB Type-C, режим зв'язку: CDC (серійний).
• Живлення: USB 5V 200мА, вбудований акумулятор 1950mAh, максимальний струм заряду 1А.
• Кількість точок сканування: 101 (фіксована).
• Відстеження за частотою: 4, Маркування: 4, Збереження налаштувань: 5.
• Допустиме відхилення частоти: <2,5ppm.
• Стабільність частоти: <0,5ppm.

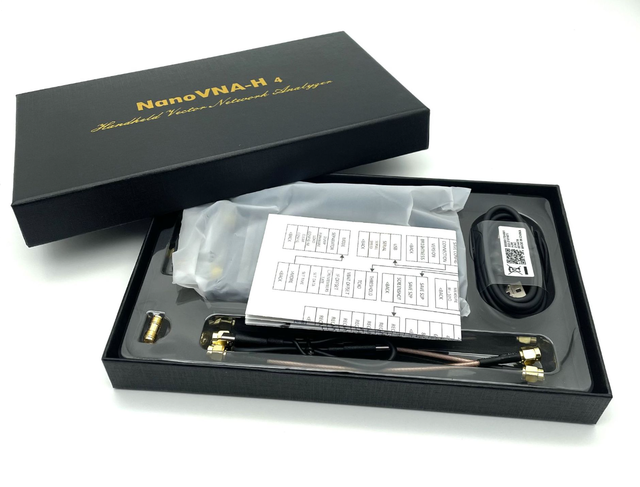

Комплектація:

1. Хост NanoVNA (з акумулятором на 1950mAh) x 1
2. Кабель даних USB Type-C x 1
3. RF-кабель RG316 SMA чоловічий-чоловічий 15 см x 2
4. Набір калібровочних адаптерів SMA чоловічий - ВІДКРИТИЙ x 1
5. Набір калібровочних адаптерів SMA чоловічий - ЗАКРИТИЙ x 1
6. Набір калібровочних адаптерів SMA чоловічий - НАВАНТАЖЕННЯ x 1
7. Роз'єм SMA жіночий-жіночий x 1
8. Кабель Type-C на Type-C x 1
